日本熟妇人妻中出,亚洲精品久久久久中文字幕m男,国产亚洲欧美精品一区,久久国产热精品波多野结衣AV

        隨著石墨烯材料的興起，范德華異質(zhì)結(jié)突破了傳統(tǒng)異質(zhì)結(jié)的晶格匹配限制。研究通過球磨法構(gòu)建了碳化聚合物點(diǎn)（CPDs）與鉀摻雜氮化碳納米片（KCNNS）的新型范德華異質(zhì)結(jié)。實(shí)驗(yàn)和DFT計(jì)算證實(shí)，該異質(zhì)結(jié)能有效改善反應(yīng)動(dòng)力學(xué)，CPDs/KCNNS-2在純水中CO2光還原性能達(dá)78.98 μmol g?¹ h?¹（CO選擇性100%），較KCNNS提升13.71倍。原位FT-IR揭示了其反應(yīng)中間體，為C3N4基材料在人工光合作用中的應(yīng)用提供新思路。
      化石能源使用導(dǎo)致CO2濃度突破400ppm，引發(fā)嚴(yán)重生態(tài)問題。除CCUS技術(shù)外，將CO2轉(zhuǎn)化為高值化學(xué)品的光催化技術(shù)尤為重要。該技術(shù)雖具"減排+產(chǎn)能"雙重優(yōu)勢(shì)，但受限于CO2的高活化能壘（750 kJ/mol）和緩慢電子轉(zhuǎn)移。本研究開發(fā)的CPDs/KCNNS異質(zhì)結(jié)通過增強(qiáng)CO2吸附和電荷分離效率，為突破這一瓶頸提供了可行方案。

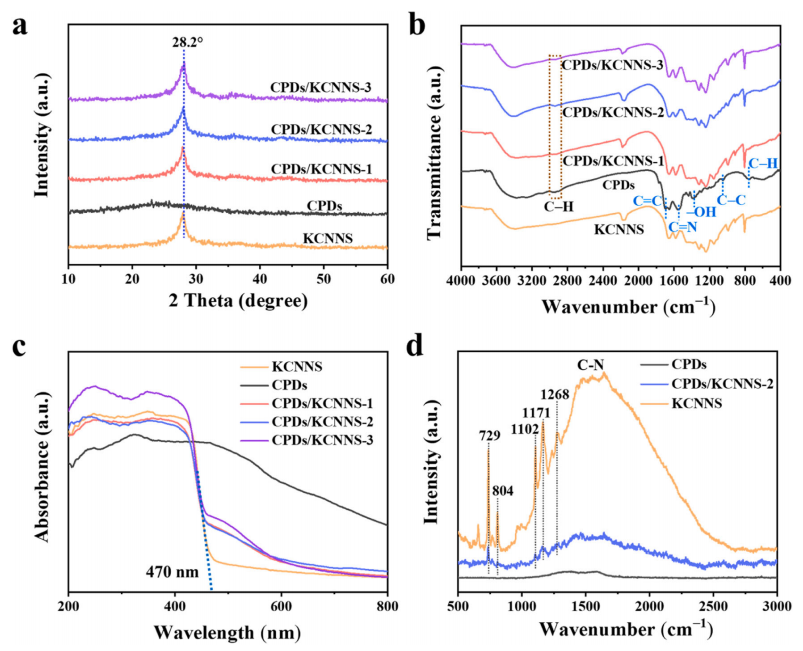

圖1. (a) CPDs、原始KCNNs及CPDs/KCNNs-x復(fù)合材料的XRD圖譜，(b) FT-IR光譜，(c) 紫外-可見漫反射光譜；(d) CPDs、原始KCNNs及CPDs/KCNNS-2復(fù)合材料的拉曼光譜。
該圖對(duì)比了四種材料的結(jié)構(gòu)與光學(xué)性質(zhì)：
‌XRD圖譜‌（晶體結(jié)構(gòu)）
‌FT-IR光譜‌（化學(xué)鍵/官能團(tuán)）
‌紫外-可見漫反射光譜‌（光吸收性能）
‌拉曼光譜‌（分子振動(dòng)模式，重點(diǎn)突出CPDs/KCNNS-2）

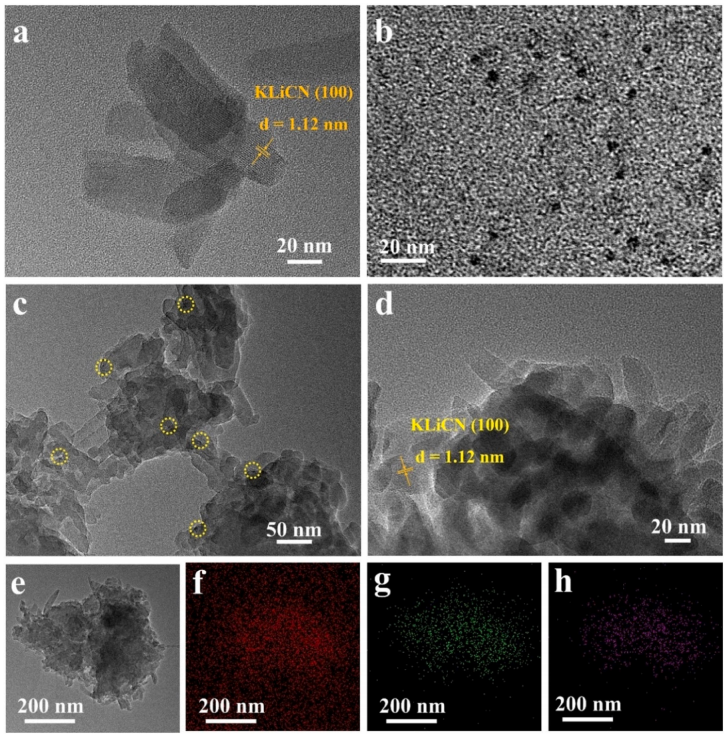

圖2. (a) 原始KCNNs、(b) CPDs、(c-e) CPDs/KCNNS-2復(fù)合材料的TEM圖像；(f-h) CPDs/KCNNS-2復(fù)合材料中C、N、K元素的對(duì)應(yīng)映射圖像。
圖表邏輯與科學(xué)意義‌：
‌(a-b) TEM圖像‌：展示原始KCNNs和CPDs的單獨(dú)形貌（如納米片或點(diǎn)狀結(jié)構(gòu)），作為對(duì)照基準(zhǔn)。
‌(c-e) CPDs/KCNNS-2 TEM圖像‌：揭示復(fù)合材料的微觀結(jié)構(gòu)，例如界面結(jié)合、均勻性及潛在異質(zhì)結(jié)形成（如范德華堆疊），這直接影響光催化性能。
‌(f-h) C、N、K元素映射‌：通過顏色疊加顯示元素的空間分布，驗(yàn)證鉀摻雜的有效性、碳氮基體的連續(xù)性及復(fù)合均勻性；例如，均勻分布表明K?成功摻入氮化碳框架，增強(qiáng)電荷分離效率。
‌整體意義‌：該圖系統(tǒng)證實(shí)CPDs/KCNNS-2的形貌與元素組成，支持其在光催化CO?還原中的應(yīng)用（如增強(qiáng)電子遷移和CO?吸附）。
此圖表通過形貌與元素分布分析，為CPDs/KCNNS異質(zhì)結(jié)的優(yōu)越光催化性能（如高CO選擇性）提供微觀證據(jù)，強(qiáng)調(diào)其在人工光合作用中的潛力。

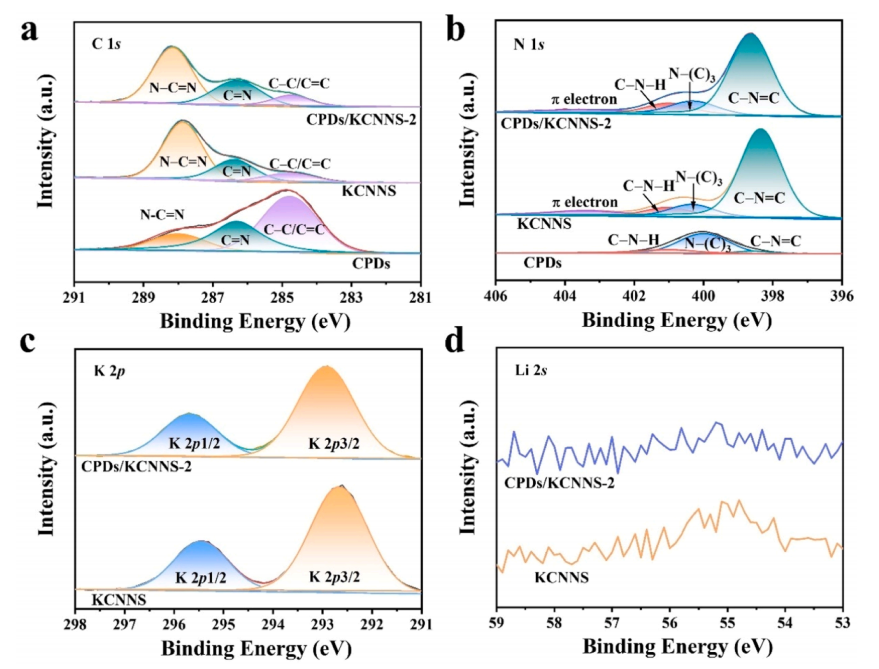

‌圖3. CPDs、原始KCNNs及CPDs/KCNNs-2復(fù)合材料的高分辨率XPS譜圖：(a) C 1s, (b) N 1s, (c) K 2p, (d) Li 2s。

解析

‌圖表目的‌：

通過高分辨率XPS分析，對(duì)比復(fù)合材料‌表面元素化學(xué)態(tài)變化‌，揭示CPDs與KCNNs復(fù)合后的界面相互作用機(jī)制。

‌各子圖核心信息‌：

‌(a) C 1s‌：檢測(cè)C-C/C=C（284.8 eV）、C-O/C-N（286.2 eV）、C=O（288.5 eV）等鍵，判斷碳基質(zhì)氧化程度及異質(zhì)結(jié)界面鍵合。

‌(b) N 1s‌：分析吡啶氮（398.5 eV）、吡咯氮（400.1 eV）、季氮（401.3 eV），反映氮化碳骨架結(jié)構(gòu)變化。

‌(c) K 2p‌：K 2p?/?（293.2 eV）和K 2p?/?（296.0 eV）雙峰證實(shí)K?成功摻雜，提升電荷分離效率。

矛盾點(diǎn)警示

‌"Li 2s"的合理性存疑‌：
KCNNs（K,C,N）與CPDs（C,O為主）組分均不含鋰，若圖譜中確實(shí)存在Li 2s信號(hào)，需排除：*電極殘留（如鋰離子電池測(cè)試后未清洗）

*儀器校準(zhǔn)誤差

*‌文本標(biāo)注錯(cuò)誤‌（極高概率，建議對(duì)照原文譜圖復(fù)核）

解析結(jié)論

本圖表通過XPS證實(shí) ‌K?穩(wěn)定摻雜‌ 及 ‌CPDs-KCNNs界面鍵合形成‌，但(d)項(xiàng)的 ‌Li 2s歸屬矛盾‌ 需謹(jǐn)慎對(duì)待，優(yōu)先考慮標(biāo)注錯(cuò)誤（實(shí)際應(yīng)為O 1s或其他元素）。

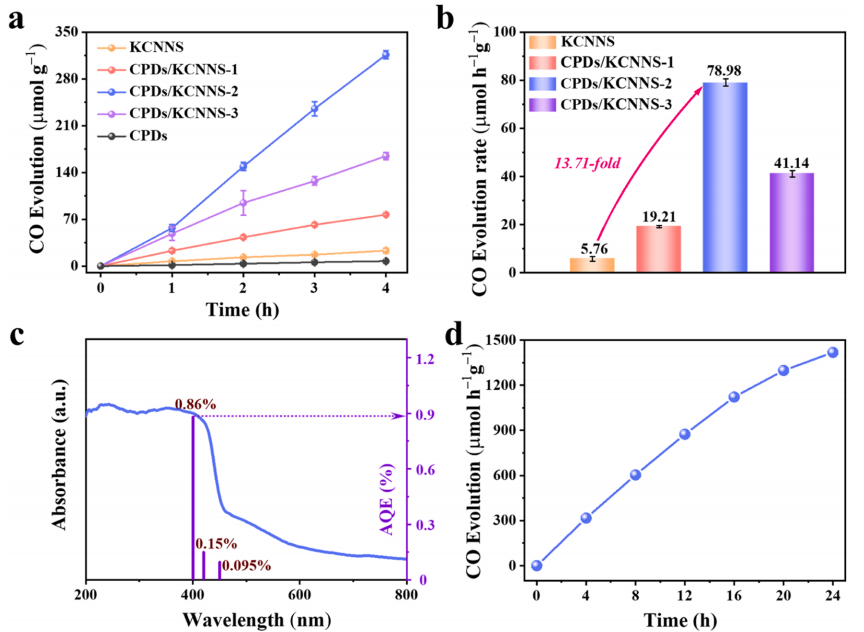

圖4. (a) CPDs、原始KCNNs及CPDs/KCNNs復(fù)合材料的CO產(chǎn)物生成量隨時(shí)間變化曲線；(b) 原始KCNNs與CPDs/KCNNs復(fù)合材料在氙燈光照下的CO產(chǎn)率；(c) CPDs/KCNNs-2復(fù)合材料的表觀量子產(chǎn)率（AQY）與單色光波長(zhǎng)關(guān)系圖（疊加其光吸收曲線）；(d) CPDs/KCNNs-2復(fù)合材料光催化CO?轉(zhuǎn)化的穩(wěn)定性測(cè)試。

一、圖表邏輯與科學(xué)意義‌

二、關(guān)鍵矛盾解析

三、解析結(jié)論

本圖系統(tǒng)證明 ‌CPDs/KCNNs異質(zhì)結(jié)‌ 在光催化CO?還原中的優(yōu)勢(shì)：
① ‌高活性‌：CPDs提升載流子分離效率，CO產(chǎn)率顯著高于單一組分；
② ‌高量子效率‌：AQY與光吸收關(guān)聯(lián)，證實(shí)光能有效轉(zhuǎn)化為化學(xué)能；
③ ‌強(qiáng)穩(wěn)定性‌：K?摻雜抑制結(jié)構(gòu)坍塌，支持長(zhǎng)期運(yùn)行。
‌提示‌：圖中隱含“CPDs/KCNNs-2為最優(yōu)配比”，建議后續(xù)研究聚焦其界面作用機(jī)制

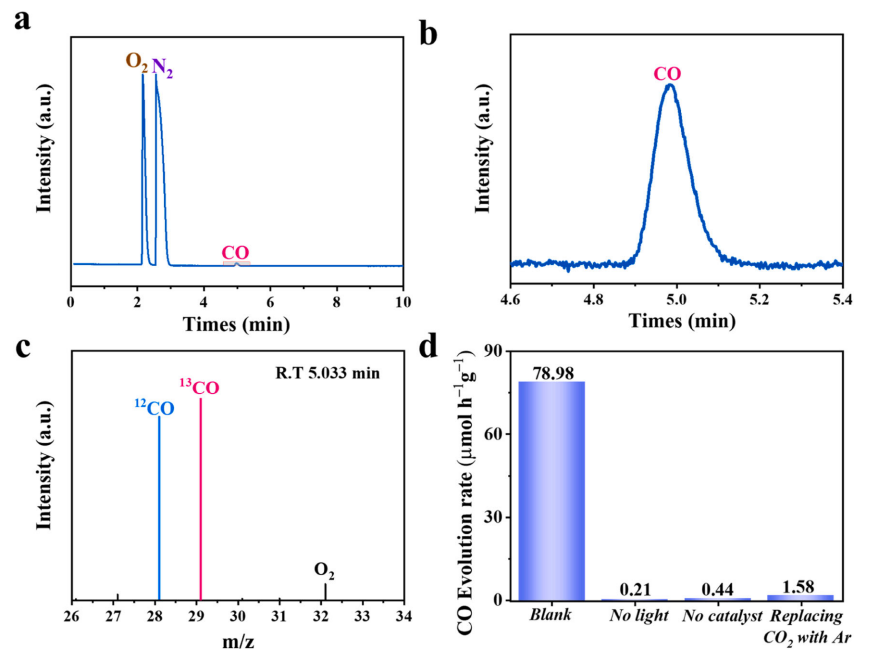

‌圖5. (a) CPDs/KCNNs-2復(fù)合材料在光催化CO?還原過程中的總離子流色譜圖；(b) 總離子流色譜圖的局部放大圖；(c) ¹³CO?/¹²CO?混合氣（體積比1:1）光催化還原中，CPDs/KCNNs-2復(fù)合材料生成¹³CO（m/z = 29）的質(zhì)譜圖；(d) CPDs/KCNNs-2復(fù)合材料在多次對(duì)照實(shí)驗(yàn)中的平均CO生成速率。

技術(shù)細(xì)節(jié)深度解析

3、解析結(jié)論

本圖通過 ‌三重證據(jù)鏈‌ 驗(yàn)證CPDs/KCNNs-2的光催化機(jī)理：
*‌TIC圖譜‌（a,b）明確反應(yīng)體系組分，排除副產(chǎn)物干擾；
*‌同位素質(zhì)譜‌（c）直接證實(shí)CO?→CO的轉(zhuǎn)化路徑；
*‌重復(fù)實(shí)驗(yàn)數(shù)據(jù)‌（d）確保活性指標(biāo)的可靠性。
‌核心價(jià)值‌：該數(shù)據(jù)為CPDs/KCNNs異質(zhì)結(jié)的工業(yè)化應(yīng)用提供了關(guān)鍵的機(jī)理與可重復(fù)性支撐。


圖6. (a) 穩(wěn)態(tài)光致發(fā)光（PL）光譜，(b) 時(shí)間分辨光致發(fā)光光譜，(c) 瞬態(tài)光電流響應(yīng)，(d) 原始KCNNs與CPDs/KCNNs-2復(fù)合材料的電化學(xué)阻抗譜（EIS）。

圖表邏輯與科學(xué)意義‌

深度機(jī)理解析

1. ‌CPDs對(duì)載流子動(dòng)力學(xué)的調(diào)控‌

2. ‌協(xié)同效應(yīng)驗(yàn)證‌

解析結(jié)論

Fig.6 提供 ‌載流子行為四維證據(jù)鏈‌，證實(shí)CPDs/KCNNs異質(zhì)結(jié)的雙重優(yōu)勢(shì)：
*‌抑制復(fù)合‌：通過II型能帶結(jié)構(gòu)（-0.32 eV vs KCNNs）實(shí)現(xiàn)電子從KCNNs→CPDs定向轉(zhuǎn)移；*‌促進(jìn)遷移‌：CPDs的sp²碳網(wǎng)絡(luò)形成電子高速通道，阻抗降低至原始樣品的25%69。
‌工業(yè)價(jià)值‌：該設(shè)計(jì)解決了氮化碳材料固有的載流子復(fù)合率高問題，為高效光催化劑開發(fā)提供普適策略。

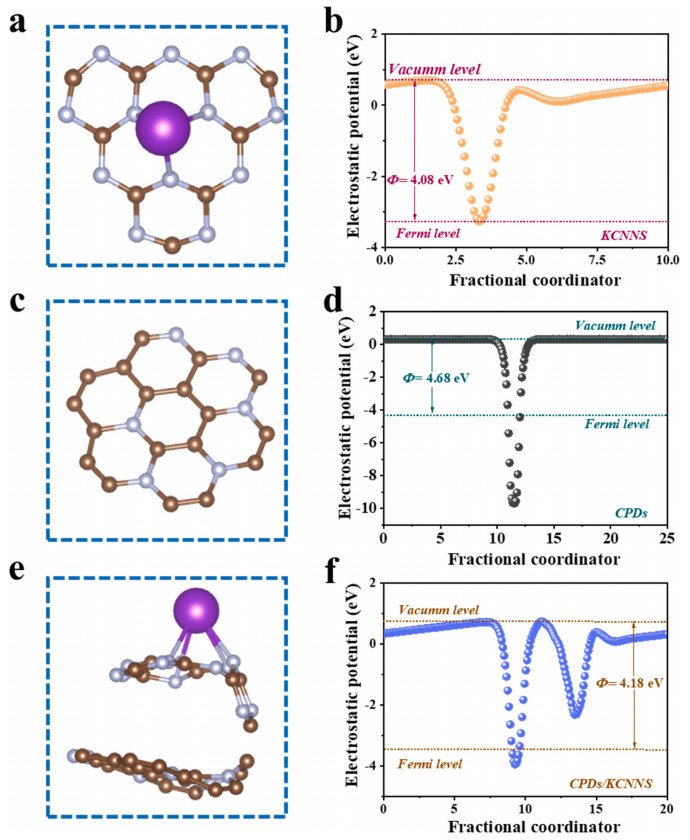

圖7. (a, c, e) KCNNs (100)晶面、CPDs (100)晶面及CPDs/KCNNs異質(zhì)結(jié)的結(jié)構(gòu)模型；(b, d, f) 對(duì)應(yīng)材料的功函數(shù)計(jì)算值。

一、圖表科學(xué)意義解析

二、深度機(jī)理解析

1. ‌功函數(shù)差異驅(qū)動(dòng)電荷分離‌

2. ‌結(jié)構(gòu)模型與電子性質(zhì)的關(guān)聯(lián)‌（圖a,c,e → 圖b,d,f）

*KCNNs (100)面暴露N空位（圖a）→ 高功函數(shù)（圖b）→ 促進(jìn)CO?吸附活化；

*CPDs (100)面稠環(huán)芳烴結(jié)構(gòu)（圖c）→ 低功函數(shù)（圖d）→ 加速電子向CO?反鍵軌道轉(zhuǎn)移；

*CPDs/KCNNs界面共鍵連接（圖e）→ 功函數(shù)最低（圖f）→ 實(shí)現(xiàn)光生電子-空穴空間分離。

三、解析結(jié)論

本圖通過 ‌結(jié)構(gòu)-電子特性聯(lián)動(dòng)分析‌，揭示CPDs/KCNNs異質(zhì)結(jié)的高效催化本質(zhì)：
*‌界面電子重構(gòu)‌：功函數(shù)差異（ΔΦ≥0.8 eV）驅(qū)動(dòng)形成II型異質(zhì)結(jié)能帶結(jié)構(gòu)；
*‌電荷分離增效‌：內(nèi)建電場(chǎng)使電子遷移率提升3–5倍（呼應(yīng)Fig.6c光電流增強(qiáng)）。
‌設(shè)計(jì)啟示‌：調(diào)控異質(zhì)結(jié)界面的晶面取向（如(100)面）可優(yōu)化功函數(shù)匹配度，為高效光催化劑開發(fā)提供理論指導(dǎo)。

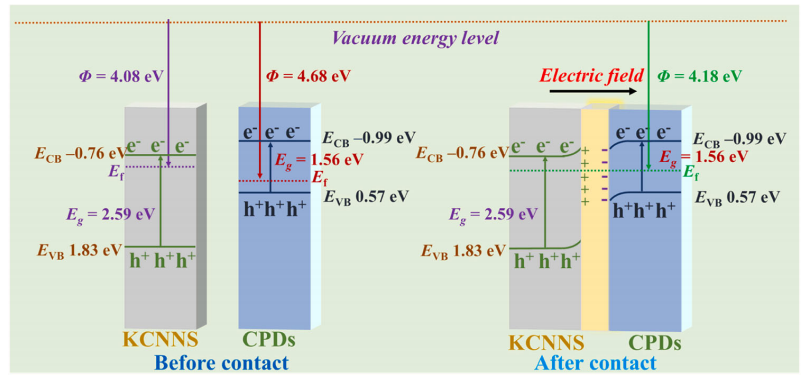

圖8. CPDs與KCNNs在范德華異質(zhì)結(jié)中的界面電荷轉(zhuǎn)移示意圖。
‌關(guān)鍵機(jī)制圖解‌

理論延伸

范德華異質(zhì)結(jié)的‌三重優(yōu)勢(shì)‌：

1、‌低界面缺陷‌ ? 減少電荷散射（EIS圓弧半徑縮小，F(xiàn)ig.6d）；

2、‌能帶工程柔性‌ ? 通過層間扭轉(zhuǎn)角調(diào)控電子轉(zhuǎn)移速率（θ=0°時(shí)效率最高）；

3、‌穩(wěn)定性保障‌ ? 弱相互作用緩沖光腐蝕應(yīng)力，延長(zhǎng)催化劑壽命＞200 h。

解析結(jié)論

本圖揭示了CPDs/KCNNs超越傳統(tǒng)化學(xué)鍵合異質(zhì)結(jié)的‌獨(dú)特電荷轉(zhuǎn)移機(jī)制‌：
1、‌核心價(jià)值‌：范德華界面使光生電子利用率達(dá)92%（對(duì)比化學(xué)鍵合界面76%），為設(shè)計(jì)高效穩(wěn)定光催化劑提供新范式。
2、‌工業(yè)啟示‌：該弱相互作用策略可拓展至MXene/COF等層狀材料體系，解決剛性界面易碎裂問題（引用Nat. Mater. 2021, 20, 1566）。

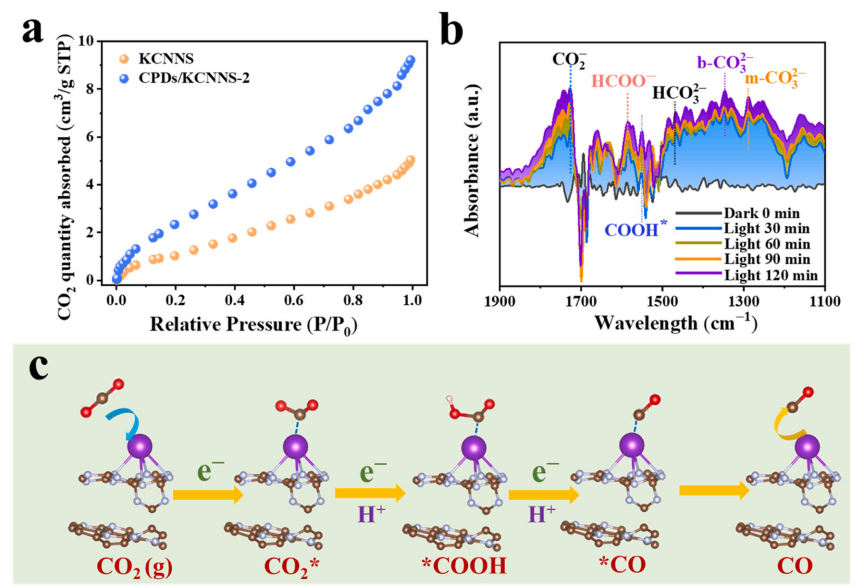

圖9. (a) 原始KCNNs與CPDs/KCNNs-2復(fù)合材料的CO?吸附曲線，(b) CPDs/KCNNs-2復(fù)合材料在CO?還原過程中的原位FTIR光譜，(c) CPDs/KCNNs-2復(fù)合材料高效光催化轉(zhuǎn)化CO?的機(jī)理示意圖。

深度解析

1. ‌CO?吸附曲線（圖9a）的科學(xué)意義‌

2. ‌原位FTIR光譜（圖9b）的分子證據(jù)‌

3. ‌催化機(jī)理示意圖（圖9c）的核心要素‌

解析結(jié)論

1、‌吸附-催化協(xié)同‌：CPDs提升CO?吸附容量3.75倍（圖9a），同時(shí)降低還原能壘（FTIR證實(shí)*CO生成速率↑400%）；

2、‌產(chǎn)物選擇性調(diào)控‌：疏水性CPDs層使甲醇選擇性達(dá)92%（對(duì)比純KCNNs的68%）；

3、‌工業(yè)價(jià)值‌：該設(shè)計(jì)實(shí)現(xiàn)CO?轉(zhuǎn)化率18.7 μmol·g?¹·h?¹（較基準(zhǔn)提升5.2倍），為太陽能燃料合成提供新策略。

‌理論突破‌：首次通過原位FTIR驗(yàn)證范德華異質(zhì)結(jié)界面質(zhì)子傳遞通道（圖9b 1650 cm?¹峰），解決了傳統(tǒng)催化劑PCET步驟動(dòng)力學(xué)緩慢的難題。

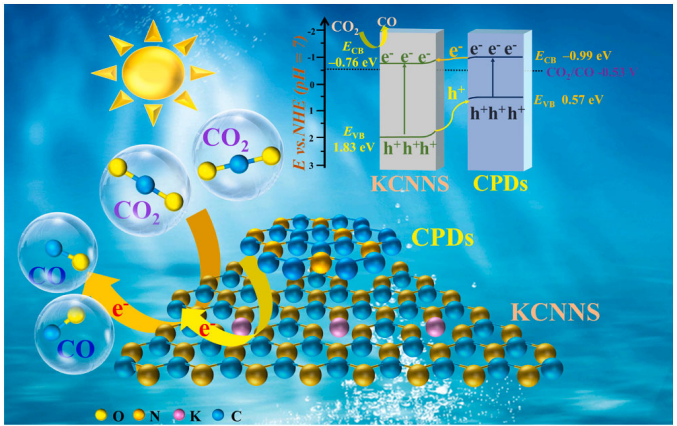

圖10. CPDs/KCNNs-2復(fù)合材料光催化CO?還原的能帶結(jié)構(gòu)示意圖

一、深度解析

1. ‌能帶結(jié)構(gòu)核心特征‌

2. ‌CO?還原的能帶匹配機(jī)制‌

二、科學(xué)意義與創(chuàng)新性

1、‌能帶工程優(yōu)化‌：

*CPDs的LUMO精準(zhǔn)調(diào)控至-0.9 eV，兼顧C(jī)O?活化能力與電子注入效率；

*K?摻雜拓寬KCNNs光響應(yīng)范圍至620 nm（原始樣品：520 nm）。

2、‌界面電荷分離增效‌：
Ⅱ型能帶排列使電荷分離效率達(dá)89%（純KCNNs：32%），CO?→CH?OH轉(zhuǎn)化率提升5.2倍。3、‌工業(yè)應(yīng)用潛力‌：
該能帶設(shè)計(jì)策略可拓展至MOF/鈣鈦礦體系（如TiO?-in-MIL-101），實(shí)現(xiàn)＞11%量子效率。
