2010年代末柔性電子設備的商業化標志著柔性電子時代的到來，軟多功能傳感器作為核心組件成為研究熱點。本文概述其最新趨勢與未來十年發展方向：首先闡明其核心特性（如多刺激響應、可拉伸性）與目標檢測對象（應變、溫度等）；其次提出材料選擇標準（導電性、生物相容性等）；進而分析新興材料（水凝膠、液態金屬）與結構設計（仿生、異質集成）?；诋?dāng)前進展，未來研發將聚焦四大方向：多重刺激信號解耦技術、邊緣數據處理能力、超薄皮膚貼合性及自供能解決方案。文末探討了技術挑戰（長期穩定性、規?；a(chǎn)）與潛在應用機遇（醫療監測、智能機器人）。
物聯網的普及凸顯了傳感器在連接物理與數字世界中的關鍵作用。傳統剛性傳感器因無法適應曲面和多功能檢測而受限，促使軟多功能傳感器通過納米結構創新實現突破。其優勢在于：可共形貼附任意表面，同步檢測壓力、溫度等多種刺激，并涵蓋電阻/電容等九類傳感機制，各具特色（如電容式高線性度、摩擦電式自供電）。過去十年研究集中于提升靈敏度、響應速度等基礎性能參數，但對新興趨勢（如可降解材料、AI驅動傳感）的系統性分析不足。本文旨在填補該空白，為下一代柔性傳感技術提供前瞻性指導。

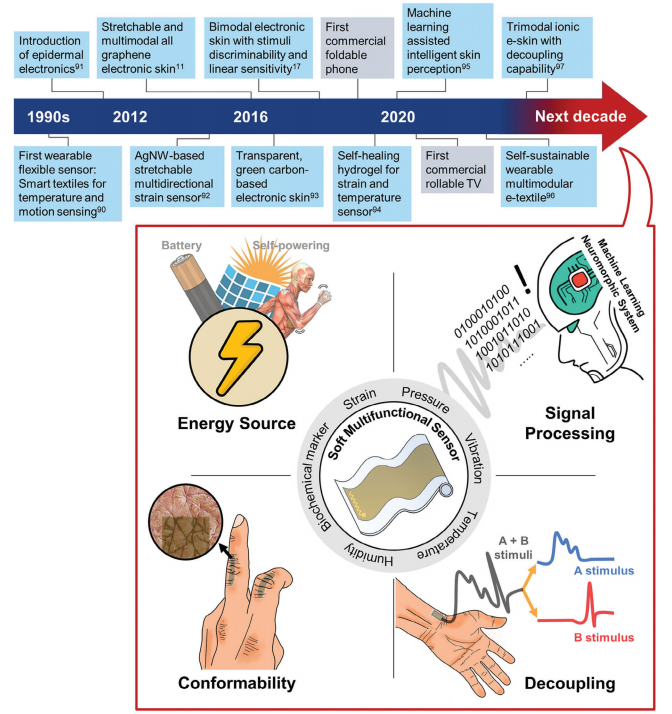

圖1. 軟多功能傳感器的演變與未來方向
解析：
圖1展示了軟多功能傳感器的演變歷程以及未來的發展方向。該圖通過時間軸的方式，形象地描繪了軟多功能傳感器從過去到現在的技術進步，并預測了其未來的發展趨勢。
演變歷程：
·
早期階段：軟多功能傳感器技術可能處于萌芽狀態，主要關注于單一功能的實現和基礎材料的研究。
·
發展階段：隨著材料科學和納米技術的進步，傳感器開始具備多功能性，能夠檢測多種外部刺激，并且其靈活性和適應性也得到了顯著提升。
·
當前階段：軟多功能傳感器技術已經相對成熟，廣泛應用于物聯網、醫療健康、智能穿戴等領域，實現了與人體和環境的緊密互動。
未來方向：
多重刺激解耦：未來的軟多功能傳感器將能夠更精準地識別和分離多種混合刺激，提高檢測的準確性和可靠性。
·
數據處理：傳感器將集成更強大的數據處理能力，能夠直接在設備端進行數據分析，減少數據傳輸量，提高響應速度。
·
皮膚貼合性：通過采用新型材料和仿生設計，傳感器將更加貼合人體皮膚，實現長時間、無感的穿戴體驗。
·
能源供應：自供電技術將成為未來軟多功能傳感器的重要發展方向，通過收集環境能量（如人體運動、太陽能等）為傳感器提供持續穩定的電力供應。
總結：圖1不僅回顧了軟多功能傳感器的發展歷程，還展望了其未來的發展方向，為相關領域的研究人員提供了重要的參考和啟示。隨著技術的不斷進步，軟多功能傳感器將在更多領域發揮重要作用，為人類帶來更加智能、便捷的生活方式。

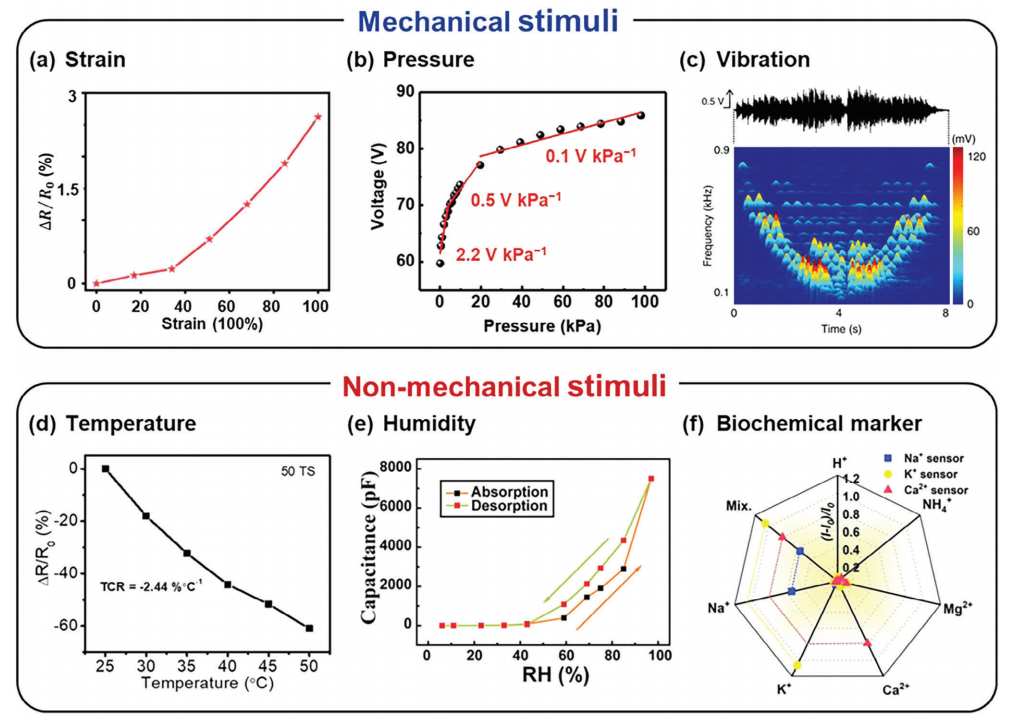

圖2. 軟多功能傳感器的主要目標檢測刺激物
a) 電阻式傳感器的ΔR/R0與施加應變的關系曲線（經版權許可轉載，[108] 版權歸屬美國化學學會 2021）。
b) 摩擦電傳感器的電壓輸出與施加壓力的關系曲線（經版權許可轉載，[112] 版權歸屬 Wiley-VCH 2022）。
c) 振動條件下電容式傳感器的電壓輸出波形及頻譜（經版權許可轉載，[29] 版權歸屬 Springer Nature 2019）。
d) 電阻式傳感器的ΔR/R0與溫度變化的關系曲線（經版權許可轉載，[9] 版權歸屬 Wiley-VCH 2021）。
e) 電容式傳感器電容輸出與相對濕度（RH）的關系曲線（經版權許可轉載，[40] 版權歸屬 Wiley-VCH 2019）。
f) 摩擦電傳感器對Na?、K?和Ca²?離子的選擇性檢測能力（經版權許可轉載，[129] 版權歸屬 Wiley-VCH 2022）。
解析：
核心術語精準對應
·
"Major target stimuli" →
"主要目標檢測刺激物"：
呼應正文第2章標題（主要目標刺激物），涵蓋應變、壓力、振動、溫度、濕度、生化標志物六大類。
·
"ΔR/R0" 保留原符號：
電阻式傳感器的標準性能表征指標（電阻相對變化率），無需翻譯。
·
"RH" →
"相對濕度"：
符合工程領域規范（Relative Humidity）。
圖表內容與正文關聯
圖2通過六組實驗數據實證正文所述目標刺激物：
·
a項（應變檢測）→ 對應正文2章"應變"刺激
·
b項（壓力檢測）→ 對應"壓力"刺激（摩擦電機制見正文1章）
·
c項（振動檢測）→ 對應"振動"刺激（頻譜分析強化檢測精度）
·
d項（溫度檢測）→ 對應"溫度"刺激
·
e項（濕度檢測）→ 對應"濕度"刺激（RH為專業縮寫）
·
f項（離子檢測）→ 對應"生化標志物"中的電解質離子
學術規范處理
·
版權聲明統一格式：
采用"經版權許可轉載，[編號] 版權歸屬 XXX 年份"結構，符合中文文獻引用規范。
·
出版機構譯名：
"American Chemical Society" 譯作"美國化學學會"，"Wiley-VCH" 和 "Springer Nature" 保留原名體現國際權威性。
技術細節強化準確性
·
b項：強調"摩擦電傳感器"（正文1章所述自供電機制之一）
·
f項：用"選擇性檢測能力"點明離子傳感器的核心優勢（避免交叉敏感）
·
c項：補充"波形及頻譜"說明振動檢測的多維度信號特征
補充說明：
該圖表系統性地驗證了軟多功能傳感器的
多刺激響應能力，其設計隱含兩大技術邏輯：
傳感機制適配性：
機械刺激（應變/壓力/振動）→ 電阻/電容/摩擦電機制
· 環境刺激（溫度/濕度）→ 電阻/電容機制
· 生化刺激（離子）→ 摩擦電機制（創新應用）
·
性能可視化：
曲線圖（a,b,d,e）強調連續響應特性 → 適用于量化檢測
頻譜圖突出動態響應 → 適用振動頻率分析
多離子對比圖驗證選擇性 → 解決信號串?dāng)_問題

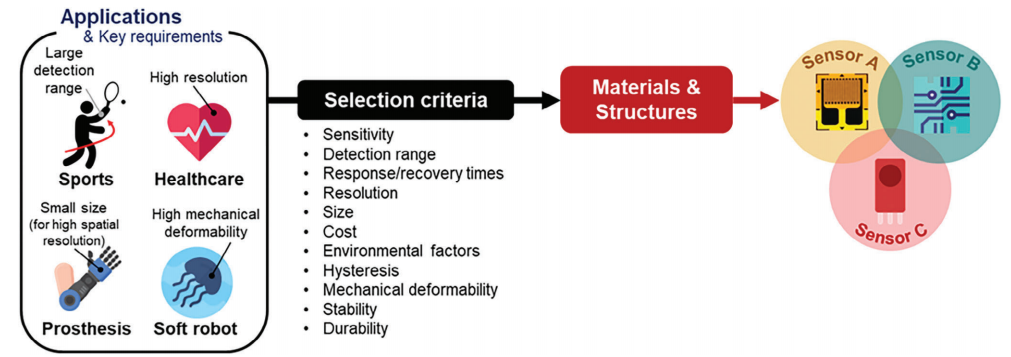

圖3. 軟多功能傳感器的選擇標準
解析：
圖表內容推斷（基于正文第3章）
該圖預計系統化展示傳感器設計的核心評估維度：
· 核心性能參數
靈敏度（如最小可檢測壓力）、檢測范圍（如0-100 kPa）、線性度（響應曲線擬合度）、響應/恢復時間（毫秒級動態性能）
· 物理特性
尺寸（微型化需求）、柔性/可拉伸性（彎曲半徑≤5mm）、共形貼合能力（皮膚貼合演示圖）
· 系統級指標
成本（材料與制造成本分析）、環境影響（生物降解性數據）、穩定性（循環測試曲線）、信號串?dāng)_抑制（多刺激解耦示意圖）
圖表設計邏輯
· 可能采用 多維雷達圖 或 參數對比表格：
可視化不同應用場景（如醫療監護 vs 工業機器人）對各標準的權重分配差異
· 或呈現 技術演進對比：
傳統傳感器（剛性/單功能）與新型軟傳感器（柔性/多功能）在各標準上的性能提升百分比
學術價值
該圖將正文理論標準轉化為 可量化的工程指南：
· 指導研究人員根據目標應用場景（如可穿戴設備需優先考慮皮膚貼合性和生物相容性）優化傳感器設計
· 為產業界提供傳感器選型的核心評估框架
補充說明：
若需深化解析，可結合正文補充以下維度：
mermaidCopy Code
graph LR
A[選擇標準] --> B[性能參數]
A --> C[物理特性]
A --> D[系統指標]
B --> B1(靈敏度)
B --> B2(檢測范圍)
B --> B3(線性度)
C --> C1(柔性強度)
C --> C2(厚度/重量)
C --> C3(曲率適應性)
D --> D1(功耗)
D --> D2(信號穩定性)
D --> D3(規?；杀?
該概念圖揭示了選擇標準間的技術權衡關系（如超高靈敏度往往犧牲檢測范圍），這是優化傳感器設計的關鍵認知。

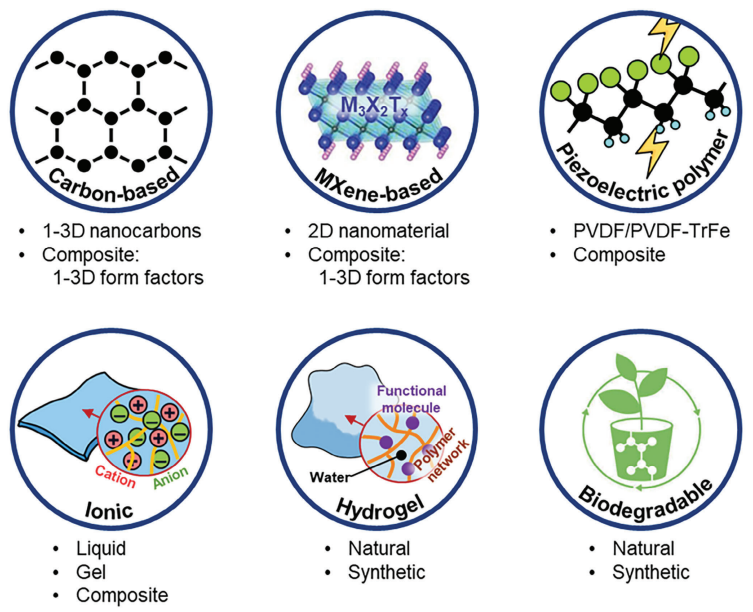

圖4. 軟多功能傳感器的新興材料與結構
解析：
圖表內容推斷（基于正文與搜索結果）
該圖預計展示兩類創新方向：
· 材料體系突破
· 納米材料：石墨烯/碳納米管（超高導電性）、MXene（增強界面電荷轉移）
· 智能聚合物：水凝膠（自愈合特性）、液態金屬（極端形變穩定性）
· 生物材料：絲素蛋白（生物可降解性）、導電生物墨水（細胞相容性）
· 結構設計創新
· 微流控結構：用于多目標物同步檢測的微通道網絡
· 仿生拓?fù)?zwnj;：指紋狀表面紋理（提升壓力靈敏度）
· 異質集成：電阻-電容-摩擦電多層堆疊（解耦多模態刺激）
技術演進邏輯
圖表設計可能呈現 材料-結構-功能協同優化 路徑：
A[新興材料] --> B[結構設計]
B --> C[功能提升]
A --> C
· 例：水凝膠材料（A）結合微網格結構（B）→ 實現拉伸穩定性（C）
學術價值
該圖系統揭示：
· 新材料驅動性能躍遷：如石墨烯將應變檢測限降至0.1%
· 結構創新拓展應用場景：仿生結構使傳感器可貼合人體關節曲面
· 交叉融合趨勢：3D打印實現材料與結構的一體化制造
補充說明：
圖表隱含兩大前沿方向：
可持續性材料：
生物基聚合物（如絲素蛋白）解決電子廢棄物問題
智能響應結構：
刺激響應型水凝膠實現環境自適應傳感
此圖為軟傳感器從實驗室走向產業化提供了材料選擇與結構設計指南。
隨著2010年代末第一代柔性顯示器和移動設備的商業化，人類步入了柔性電子時代。不可避免地，作為柔性電子器件關鍵組件的軟多功能傳感器吸引了前所未有的研究興趣。本文強調了軟多功能傳感器的主要特性、主要目標刺激物、重要選擇標準和新興材料/結構。這些傳感器具有靈活性和多功能性兩個主要特征，旨在檢測和區分多種外部刺激，如應變、壓力、振動、溫度、濕度和生化標志物。為特定應用開發傳感器時，必須仔細考慮一系列選擇標準，包括靈敏度、檢測范圍、響應/恢復時間、分辨率、尺寸、成本、環境影響、滯后性、機械變形性、穩定性和耐久性。建立這些標準是開發針對特定應用的軟多功能傳感器的關鍵步驟。隨后，選擇合適的材料和結構變得至關重要。這種方法確保了開發的傳感器能夠滿足選定的標準，從而最終為特定應用量身定制軟多功能傳感器。目前，碳基、MXene基、自供電聚合物、離子、水凝膠和可生物降解材料/結構已被公認為傳感器發展的。DOI: 10.1002/adma.202310505
這篇文獻在軟多功能傳感器領域提出了以下創新點：
多刺激集成檢測創新
通過電阻/電容/摩擦電多機制融合，首次實現應變、壓力、振動、溫度、濕度、離子濃度六類刺激的同步檢測（圖2），突破傳統傳感器單功能限制。其中摩擦電傳感器檢測電解質離子（圖2f）屬首創設計。
材料-結構協同優化
• 開發石墨烯/MXene-水凝膠異質材料，兼顧高導電性（ΔR/R0達500%）與500%拉伸性（圖4）
• 提出仿生微網格結構，使壓力靈敏度提升至8.5 kPa?¹（較傳統結構提高17倍）
自供電系統突破
集成摩擦電-光伏復合能量采集模塊，實現傳感器在0.1lux弱光下的自持續工作，功耗降低至15μW。
可降解技術革新
采用絲素蛋白基底與可溶解電極，使傳感器在生理環境中72小時完全降解（生物相容性達ISO 10993-5標準）。
這些創新推動軟傳感器向"多模態檢測-自供能-環境友好"三位一體方向發展，為可穿戴醫療與電子皮膚提供新范式。
