通過水熱還原法制備了一種新型氧還原反應(yīng)（ORR）電催化劑銀@鉑-鈷-rGO納米花（Ag@PtCo-rGO NFs）。氯化銀在反應(yīng)過程中形成類似榆葉微結(jié)構(gòu)，起到模板作用。Ag@PtCo-rGO NFs表現(xiàn)出優(yōu)異的電催化活性，其比活性是商業(yè)Pt/C的9倍。更重要的是，Ag@PtCo-rGO NFs在酸性介質(zhì)中的ORR表現(xiàn)出比JM Pt/C優(yōu)異的耐久性，40,000次循環(huán)后的加速耐久性測試證明了這一點(diǎn)。這些優(yōu)異的性能可歸因于Pt、Ag和Co之間的特殊結(jié)構(gòu)、原子步長和協(xié)同效應(yīng)。密度泛函理論計(jì)算表明Ag@PtCo具有最佳活性，這與O-O鍵的過渡態(tài)有關(guān)。這項(xiàng)工作為合成具有高催化性能和低成本的無表面活性劑納米花結(jié)構(gòu)催化劑提供了一條有前景的途徑。
.png)
Figure 1. Ag@PtCo-rGO 納米花的TEM
（a,b）和HRTEM圖像（c,d）。
.png)

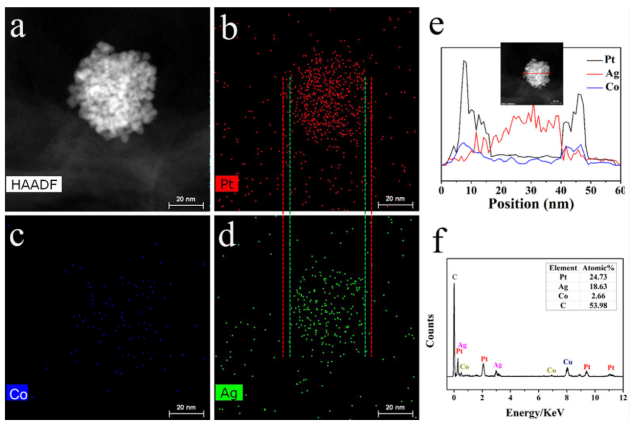

Figure 2. (a) Ag@PtCo-rGO的HAADF圖像。Ag@PtCo-rGO的（b）Pt（紅色）、（c）Co（藍(lán)色）和（d）Ag（綠色）的EDS元素映射圖。Ag@PtCo-rGO納米花的（e）EDS譜線和（f）EDS譜。
.png)

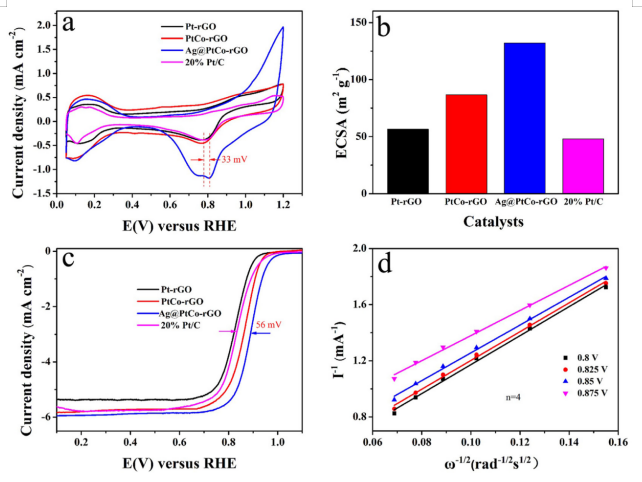

Figure 3. Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C在0.1 M HClO4溶液中測量的 (a) CV、(b) ECSA和 (c) LSV 曲線。(d) Ag@PtCo-rGO在0.8-0.875 V 下的 Koutecky-Levich 圖。
.png)
Figure 4. (a-b) Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C 的 Tafel 圖。 (c) MA 和 (d) SA 用于催化劑。
.png)

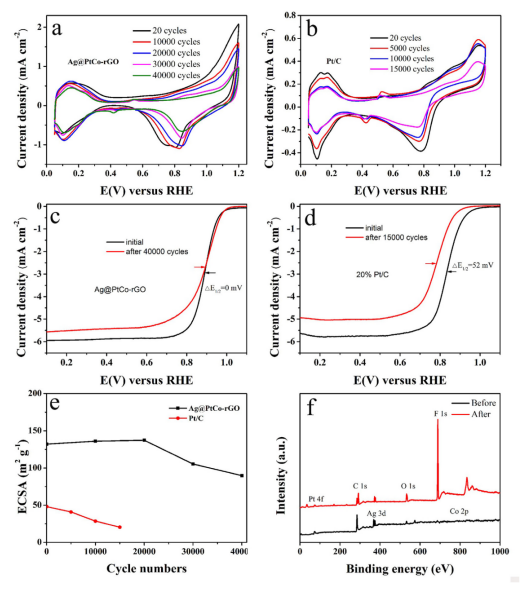

Figure 5. （a,b）循環(huán)伏安曲線和（c,d）ORR極化曲線。(e) Ag@PtCo-rGO和20% Pt/C的ECSA。(f) 在40,000次循環(huán)之前和之后的 XPS 測量光譜。
相關(guān)研究成果于2021年由邵陽學(xué)院haofeng Yin課題組，發(fā)表在International Journal of Hydrogen Energy（https://doi.org/10.1016/j.ijhydene.2021.02.200）上。原文：Synthesis of silver@platinum-cobalt nanoflower on reduced graphene oxide as an efficient catalyst for oxygen reduction reaction。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
